HSS-Polymerteilproduktion: 3D-Druck sticht Spritzguss sogar in Serienfertigung!

voxeljet Dienstleistungszentrum für 3D-Druck: 500 Kabelklemmen in nur einer Jobbox

voxeljet, Friedberg bei Augsburg, Juli 2020
Der britische LED-Lösungsanbieter Spanlite hat sich auf maßgeschneiderte LED-Beleuchtung spezialisiert. Um das Kabelmanagement seiner LED-Panels zu optimieren und Beschädigungen der Kabel zu reduzieren, benötigte der Hersteller eine zweiteilige ineinandergreifende Kabelklemme. Im ersten Schritt wollten die Briten einen Prototyp zur Funktionsbewertung herstellen. Dafür wandte sich Spanlite an die Spezialisten für 3D-Druck von voxeljet UK.

Das Unternehmen bietet mit seinem HSS-Prozess die passende Technologie, um schnell und kostengünstig funktionale Prototypen aus Polymeren herzustellen. Im Falle der von Spanlite benötigten Kabelklemmen kann voxeljet diese sogar kostengünstiger produzieren als der Wettbewerb mit alternativen 3D-Drucktechnologien oder konventionellen Fertigungsmethoden. Auch bei der technischen Funktionsbewertung, können die mit HSS gefertigten Klemmenvoll und ganz mit ihren konventionell in Spritzguss gefertigten Pendants mithalten!

HSS Prozess: 3D-Druck für feinste Strukturen
Beim HSS Prozess handelt es sich um eine Binder Jetting Technologie, bei der ein Pulvermaterial – in diesem Fall Polyamid 12 – selektiv verschmolzen wird. Dazu appliziert der Beschichter haarfeine Schichten Pulvermaterial auf der Bauplattform, die anschließend selektiv vom Druckkopf mit einer Infrarotlicht absorbierenden Tinte benetzt werden. Durch die Bestrahlung der Schichten mit Infrarotlicht verschmelzen die mit Tinte eingefärbten Bauteilpartien, während das ungefärbte Pulver lose bleibt. Diese Schritte wiederholen sich, bis das Bauteil aufgebaut ist. In der Praxis werden meist mehrere Bauteile in einer einzigen Jobbox produziert, um höchste Effizienz in der Produktion zu erreichen.

Bei dem Auftrag von LED-Anbieter Spanlite ging es speziell um kantenbeleuchtete Funktionswände und individuelle LED-Beleuchtungen für das Gastgewerbe, den gewerblichen Bereich und den gehobenen Privatkundenmarkt. Das Ziel: die Lebensdauer und Haltbarkeit der Beleuchtungstafeln verbessern.

Die zweiteilige ineinandergreifende Kabelklemme führt das Kabel durch eine 90 Grad-Biegung innerhalb des montierten Gehäuses, verringert die Zuglast auf das Kabel und bietet gleichzeitig Schutz vor scharfen Metallkanten des äußeren Aluminium-Strangpressprofiles.

Kein Widerspruch: kostengünstige Produktion und 3D-Druck
Wenn das finale Design mittels additiver Fertigung entwickelt wurde und es sich um ein Bauteil handelt, welches in Stückzahlen weit jenseits der Hundert benötigt wird, fokussieren Hersteller häufig konventionelle Fertigungsmethoden wie den Spritzguss. Doch dagegen kann voxeljet mit seinem HSS-Verfahren punkten,wie es der Fall Spanlite beweist.

Um seinen Jahresbedarf zu decken, benötigt Spanlite rund 8000 solcher Kabelklemmen. Durch die geringe Größe und trotz des recht geringen Komplexitätsgerades der Bauteile, lassen sich die Klemmen kostengünstiger über den HSS-Prozess herstellen als mit alternativen 3D-Drucktechnologien oder konventionellen Fertigungsmethoden.

Denn die VX200 HSS von voxeljet kann in nur einer Jobbox rund 500 Kabelklemmen herstellen. Die Produktion wickelte Spanlite über den HSS on demand Service von voxeljet ab. In seinem Friedberger Dienstleistungszentrum bietet der 3D-Druckexperte seit neustem auch die Full Service-Produktion von Polymerbauteilen inklusive Oberflächenveredelung und Färbung an.

3D-Druck bietet in Konstruktion und Serienproduktion Vorteile
Für Spanlite eine ganz neue Erfahrung, schließlich hatte das Unternehmen 3D-Druck kaum eingesetzt. Adrian Bowker, Managing Director bei Spanlite: „Von Anfang an waren wir von voxeljets technischer Kompetenz und Reaktionsfähigkeit beeindruckt. Nach einer kurzen Testphase zur Perfektionierung von Form und Funktion konnten wir schnell in die vollständige Produktion und Montage übergehen. Und wir sind uns sicher, dass die Klemmen erst der Anfang waren. Wir sind bereits dabei, neue Bauteile für den 3D-Druck zu identifizieren. Die Technologie bietet uns sowohl in der Konstruktion als auch in der Serienproduktion der von uns benötigen Bauteile diverse Vorteile. Wir sind gespannt, wohin die Reise geht.“

Die erste Herausforderung, war die Definition der richtigen Abmessungen, um die richtige Klemmkraft für das verwendete Kabel zu erreichen. Diese Projektphase umfasste verschiedene Designiterationen des Bauteiles, bis der LED-Hersteller in enger Zusammenarbeit mit voxeljet eine geeignete Bauteilgeometrie entwickelt hatte. Eine solche Entwicklung und Produktion eines ersten Prototyps kann sich mit konventionellen Methoden über Wochen hinziehen. Dank des HSS-Prozesses konnte Spanlite jedoch verschiedene Prototypen der Klemmen gleichzeitig produzieren und testen, um das geeignete finale Design festzulegen.

Eine weitere Herausforderung war, dass die Klemmen gerade beim Zusammenstecken hohen mechanischen Ansprüchen genügen müssen. Doch dies konnte einfach durch die Anpassung der Orientierung der Bauteile innerhalb des Bauraumes optimiert werden. „Das Schöne am 3D-Druck von voxeljet lag für uns darin, dass nicht nur ein anfänglicher Bedarf, die Kabelzugentlastung, gedeckt werden konnte, sondern dass wir auch gleich zusätzliche Formen und Funktionen in das Bauteil integrieren konnten, ohne zusätzliche Kosten zu verursachen“, so Managing Director Bowker.

Die Vorteile, die der 3D-Druck hinsichtlich der geometrischen Freiheit, dem schnellen Prototypenbau und der Individualisierung von Produkten bietet, sind bereits weit verbreitet und bekannt. Doch auch bei Bauteilen, die auf den ersten Blick optisch und geometrisch trivial erschienen, bietet der 3D-Druck eine sinnvolle Produktionsalternative. Es müssen also nicht immer komplexe oder scheinbar paradoxe Geometrien sein. Auch bei einfachen Bauteilen verschiebt der 3D-Druck die Grenzen des konstruktiv Möglichen immer weiter und stößt dabei einen Wandel im konstruktiven Denken an.

Über voxeljet
voxeljet (NYSE: VJET) ist ein führender OEM und Anbieter von Hochgeschwindigkeits-3D-Druckern und On-Demand-Dienstleistung für industrielle und kommerzielle Kunden. Das Unternehmen verfügt über langjährige Beziehungen zu namhaften Kunden wie BMW, Daimler, VW und weiteren. voxeljet wurde 1999 als Spin-off der TUM in München mit einer klaren Vision gegründet: die Etablierung eines neuen Fertigungsstandards. Mittlerweile beschäftigt voxeljet mehr als 300 Mitarbeiter und druckt in 3D-Produktionszentren in Europa, den USA und China mehr als 100.000 Teile pro Jahr. Die 3D-Drucker des Unternehmens verwenden eine pulverbindende, additive Fertigungstechnologie zur Herstellung von Teilen unter Verwendung verschiedener Materialsätze, die aus partikelförmigen Materialien und firmeneigenen chemischen Bindemitteln bestehen. voxeljet bietet seine 3D-Drucker und On-Demand-Dienstleistung für Kunden aus den Bereichen Automobil, Luft- und Raumfahrt, Technik, Kunst und Architektur, Film und Unterhaltung sowie Endmärkte für Konsumgüter an. Weitere Informationen finden Sie unter www.voxeljet.com.
---
Ca. 6.000 Zeichen, inkl. Leerzeichen, ohne Abbinder.
Der Abdruck bzw. die Verwendung ist honorarfrei. Wir freuen uns über die Zusendung eines Belegexemplars.

Zum voxeljet-Pressecenter

Press contact:

voxeljet AG
Frederik von Saldern
(Marketing/PR)
Paul-Lenz-Straße 1a
D-86316 Friedberg
Tel: 0821-7483-447

frederik.vonsaldern@voxeljet.de
www.voxeljet.de

Bildmaterial:

Originalbild downloaden | Bild 300px breit

Originalbild downloaden | Bild 300px breit
[Bildunterschrift auch zum vorhergehenden Foto]

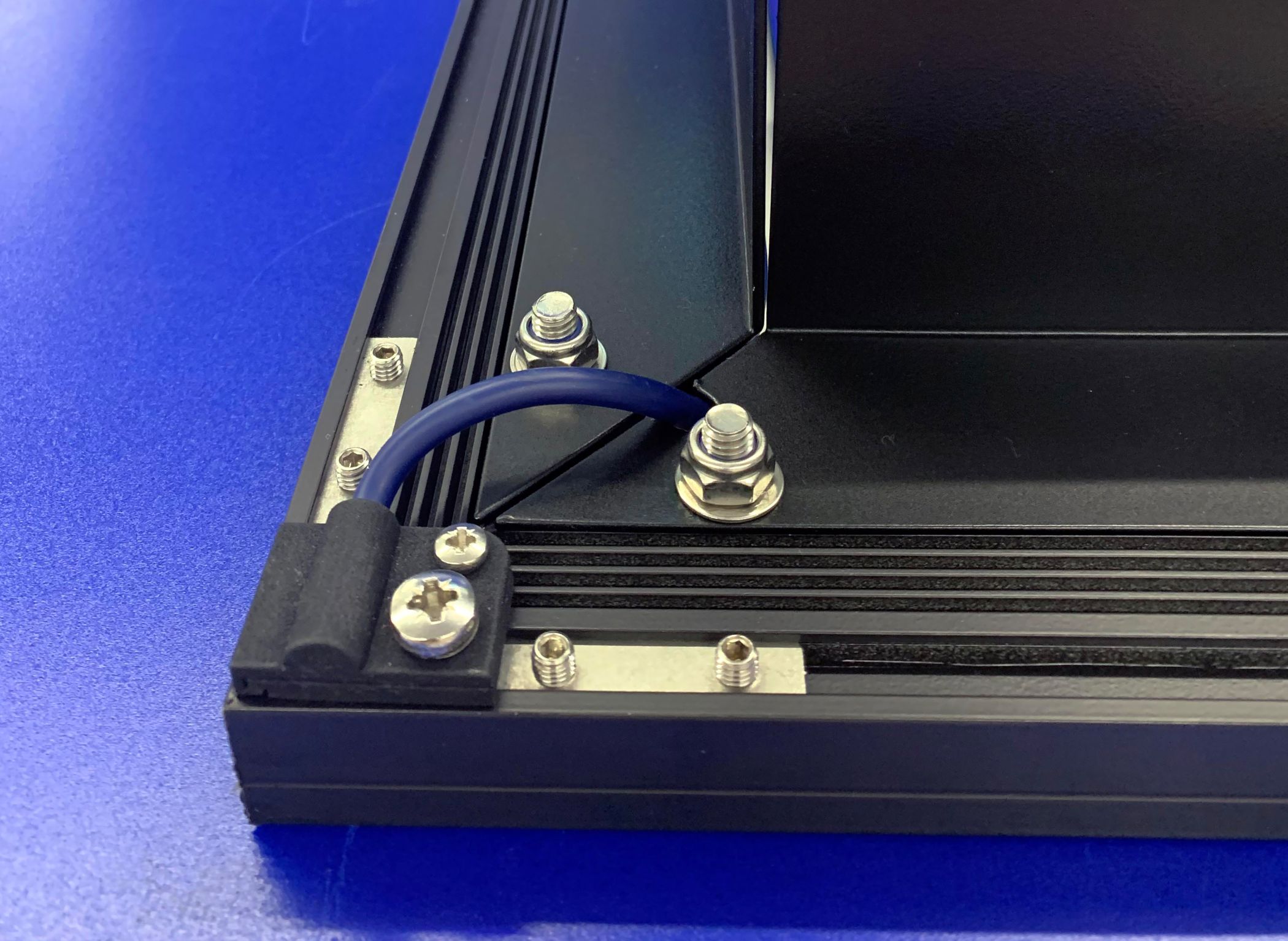

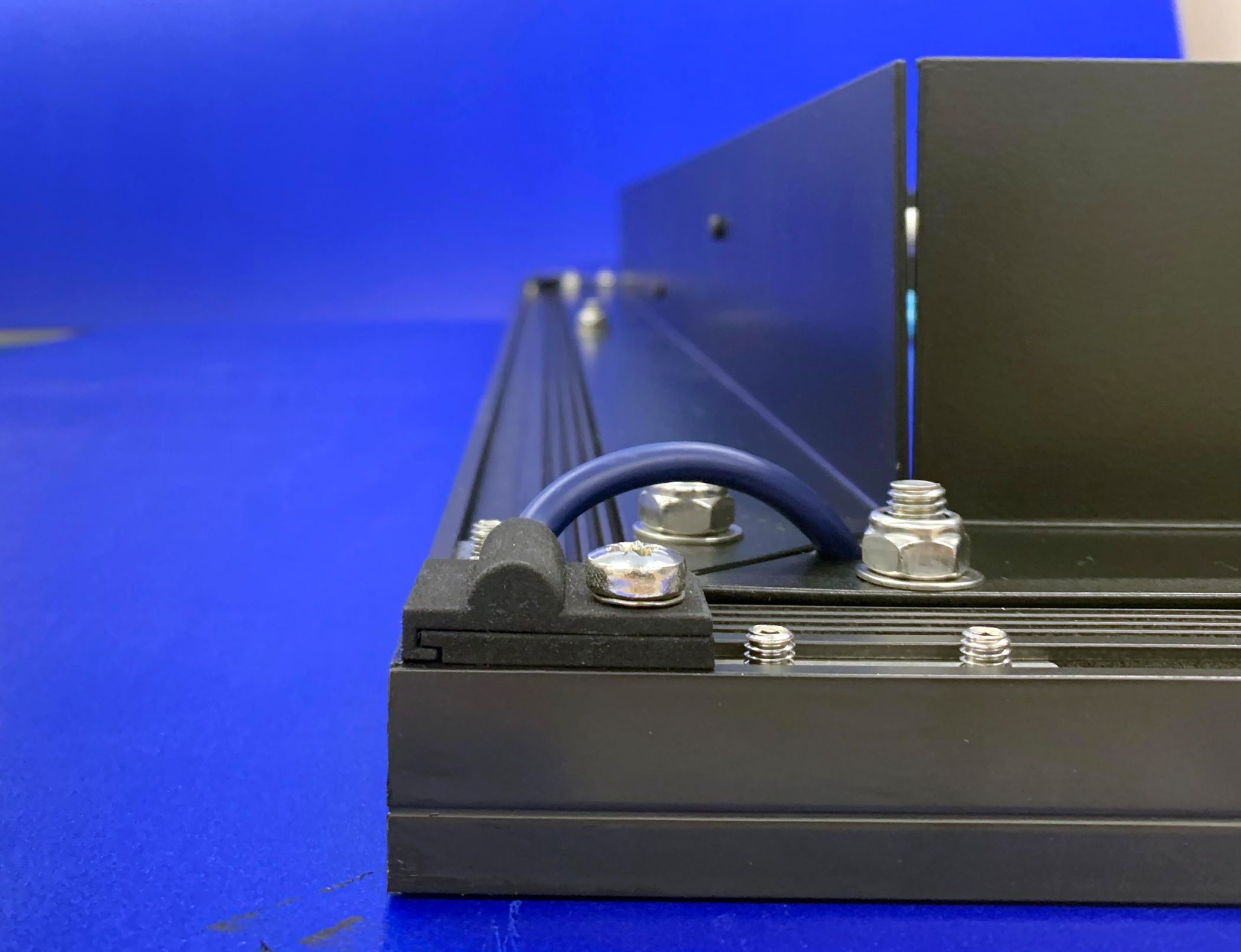

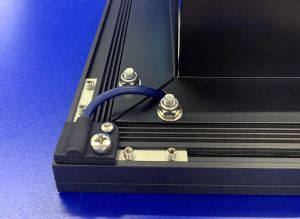

Die zweiteilige ineinandergreifende Kabelklemme von Spanlite, verringert die Zuglast auf das Kabel und bietet gleichzeitig Schutz vor den Kanten des Aluminiumgehäuses..

Originalbild downloaden | Bild 300px breit

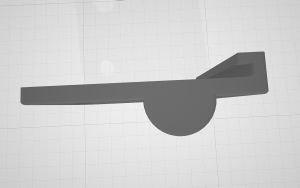

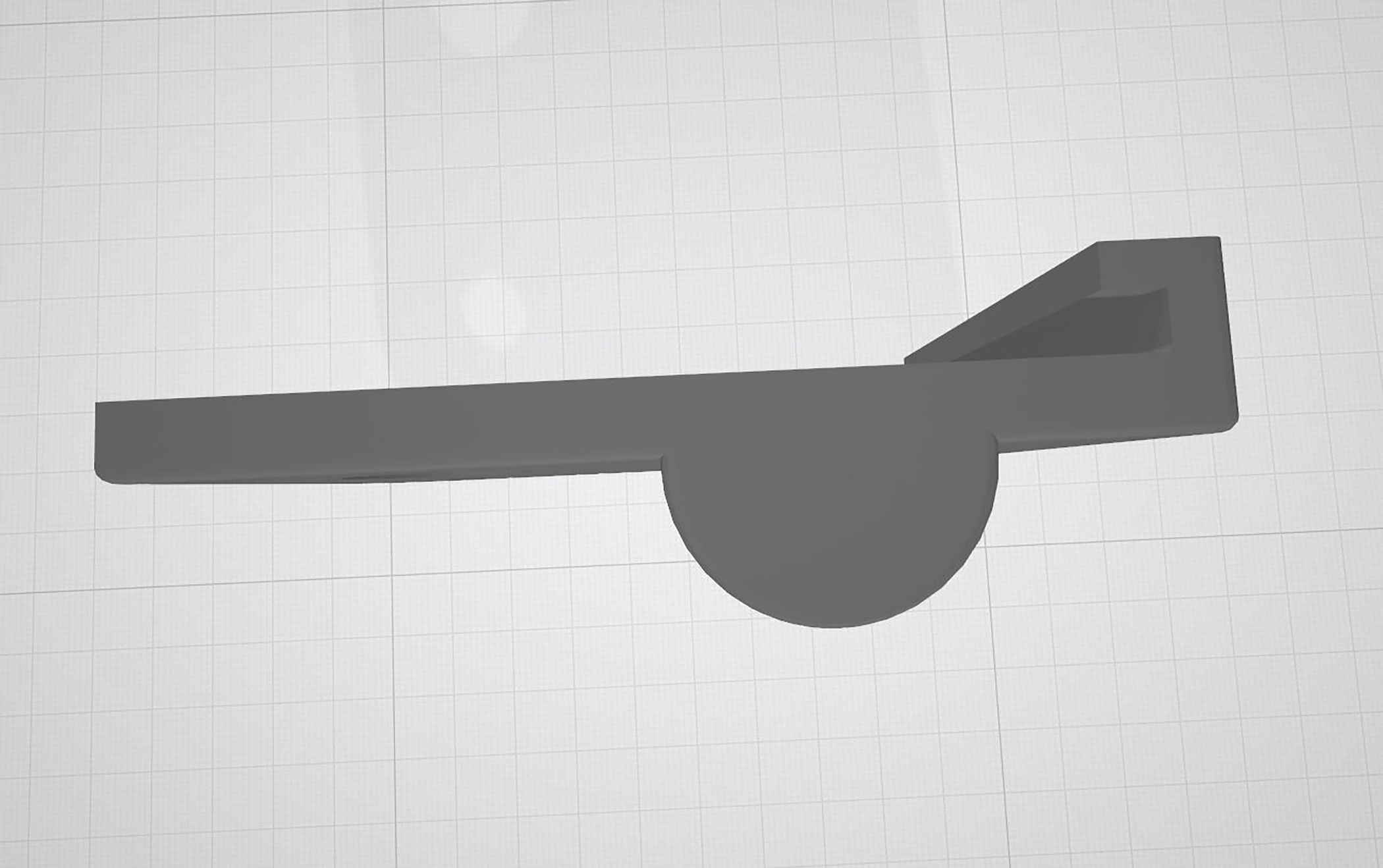

Unterplatte.

Originalbild downloaden | Bild 300px breit

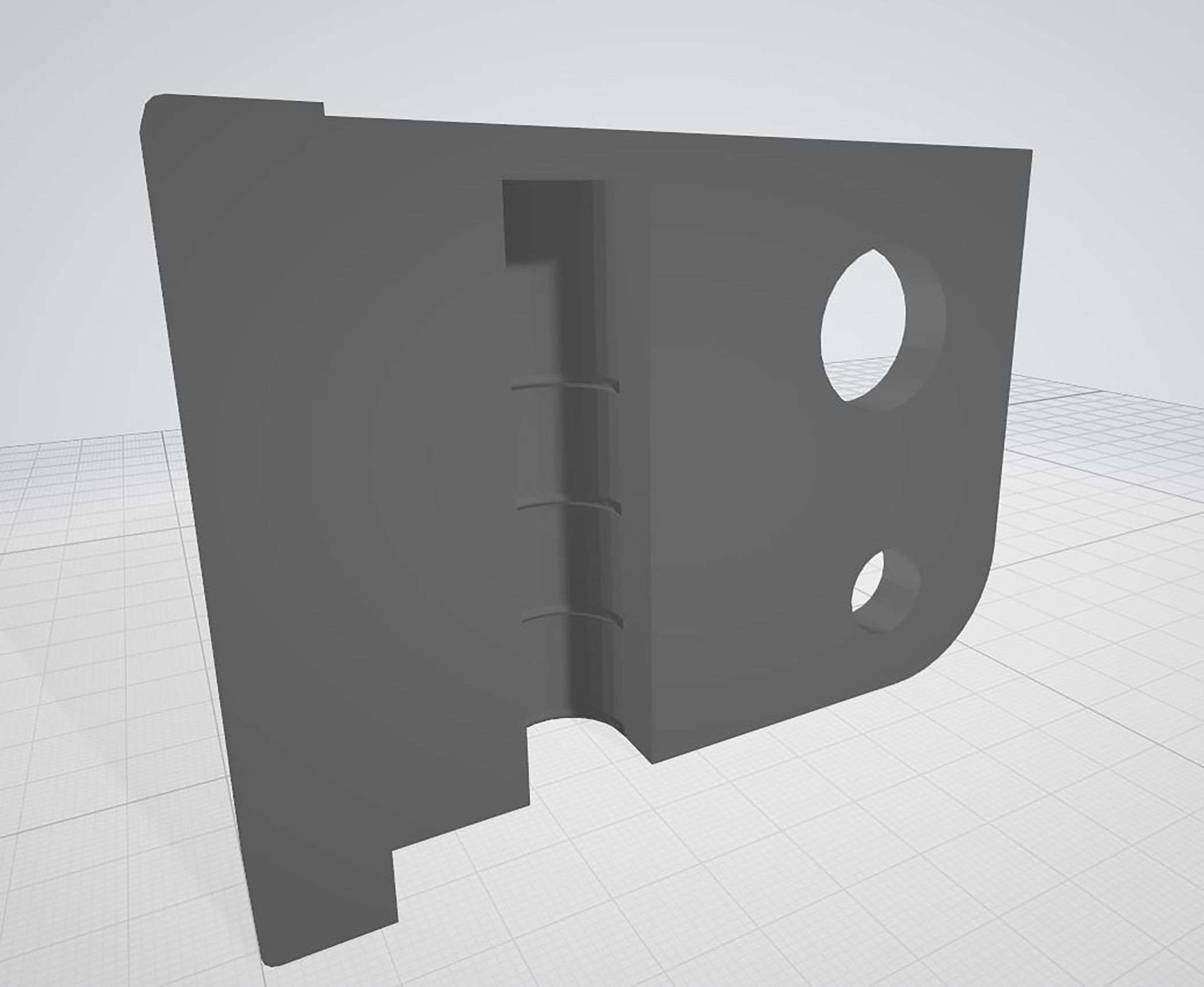

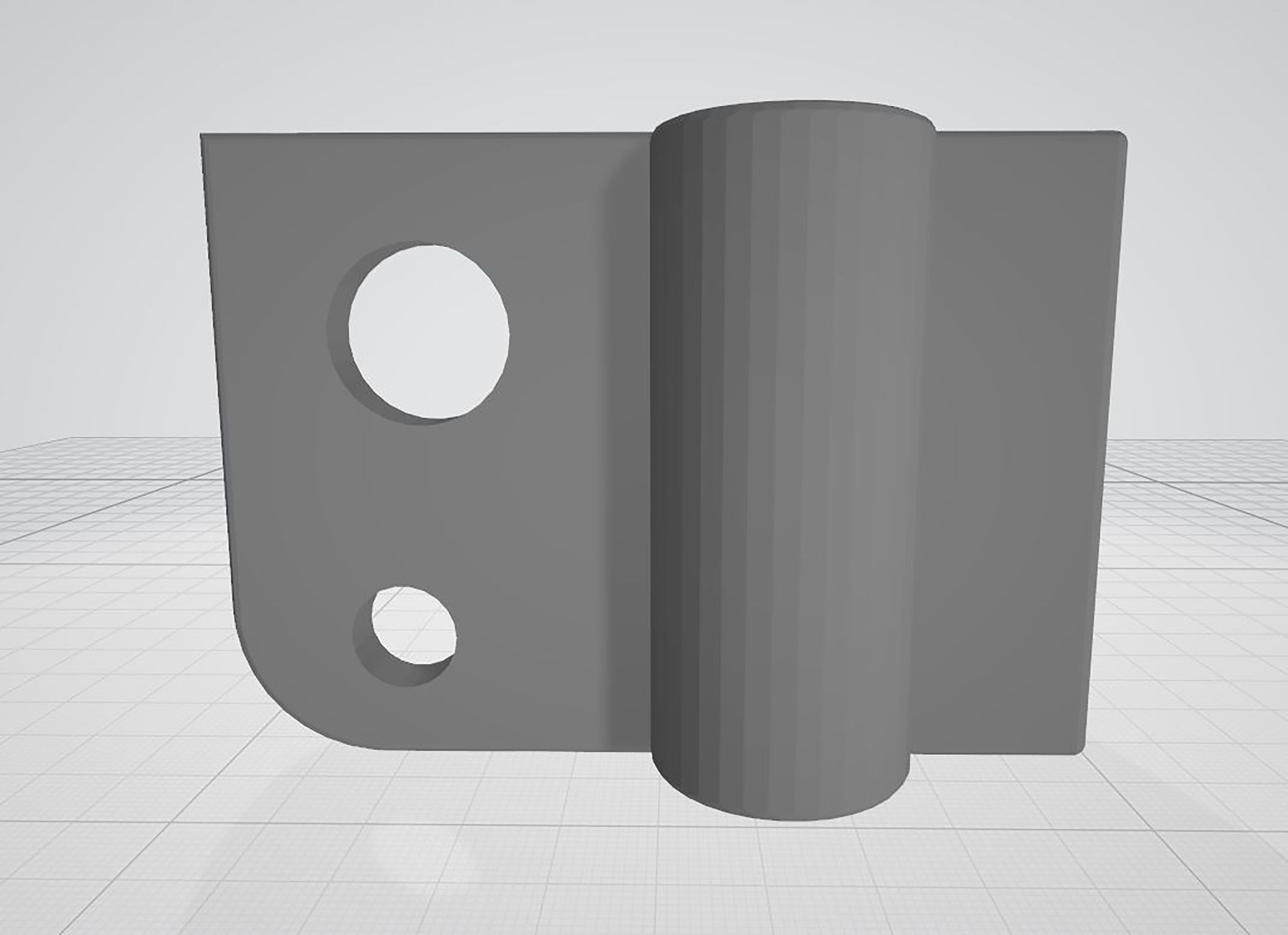

Oberplatte.

Originalbild downloaden | Bild 300px breit

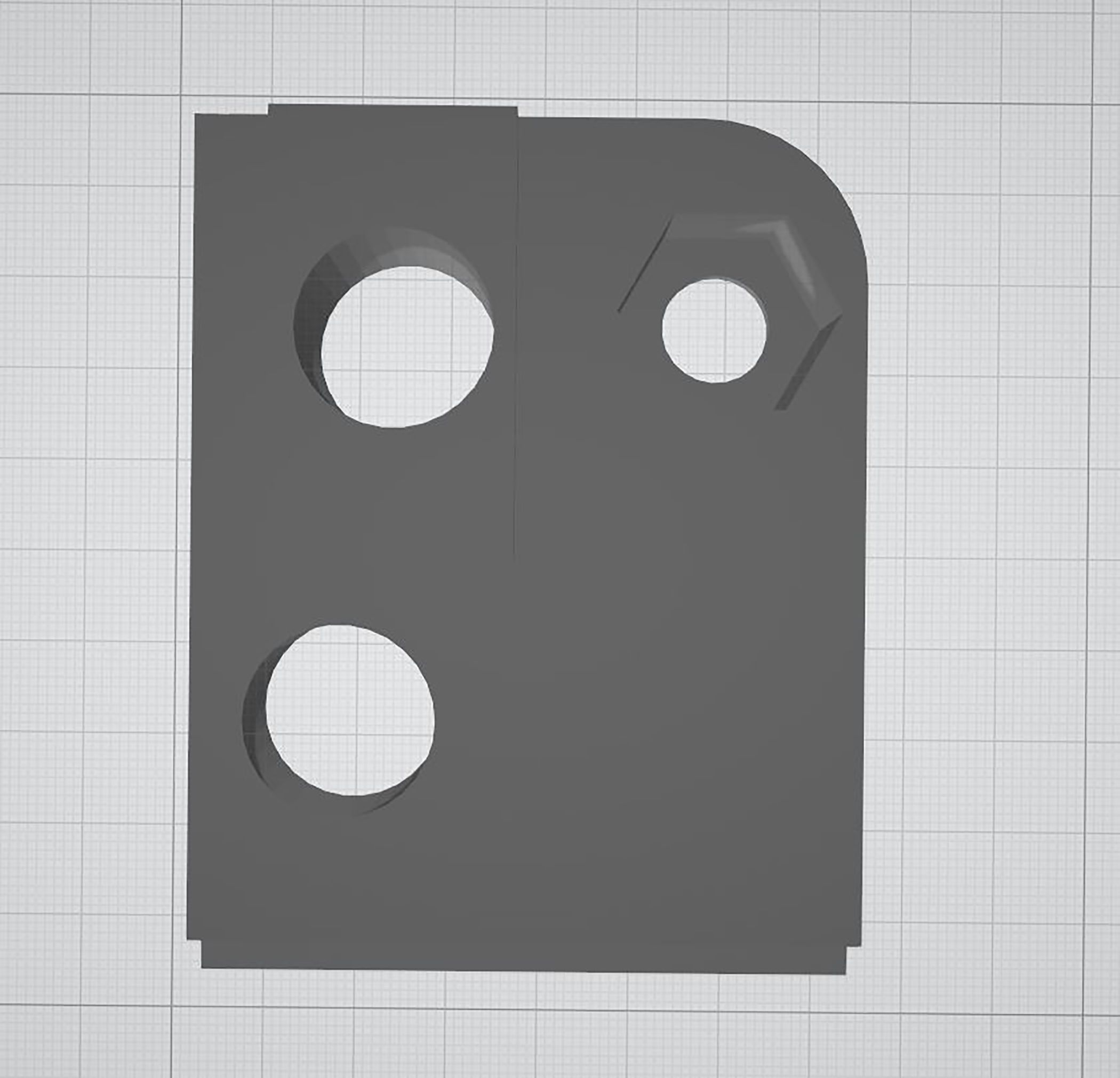

Oberplatte. Die erste Herausforderung, war die Definition der richtigen Abmessungen, um die richtige Klemmkraft für das verwendete Kabel zu erreichen. Dank des HSS-Prozesses von voxeljet konnte Spanlite verschiedene Prototypen der Klemmen gleichzeitig produzieren und testen, um das geeignete finale Design festzulegen.
