| voxeljet, Friedberg bei Augsburg, August 2019
„Technisch war das Solar Velomobil bereits voll funktionsfähig, doch das entscheidende Feature für den Endkunden konnte ich erst mit 3D-Druck realisieren“, erklärt Erfinder-Ingenieur Thomas Viebach. Es ging darum, die Außenverkleidung für einen Prototyp zu bauen. Als harmonischen Anschluss an die wetterschützende Dachkonstruktion. Aus gleichermaßen robustem und leichtem CFK (carbonfaserverstärkter Kunststoff). Ingenieur Viebach: „Als Startup muss ich die Kosten im Blick behalten und schnell sollte es auch noch gehen. Da passte die on demand Teilefertigung von voxeljet perfekt.“ Verkehr und Mobilität ist heute allgemein verbunden mit hohem Energie- und Ressourcenverbrauch. Luftverschmutzung, Lärm und Stress sind die Nebenwirkungen. Hier ist eine tiefgreifende Veränderung überfällig. Und da kommt die Vision von Thomas Viebach ins Spiel. Viebach ist der Mann hinter pedilio, dem ersten Solar Velomobil aus deutscher Fertigung. Denn der Ingenieur findet, dass Mobilität frei von Lärm und Schadstoffen sein sollte. „Die Entschleunigung, die Freude an der eigenen Bewegung und das Erleben der frei zur Verfügung stehenden Sonnenenergie werden zu einem besseren Lebensgefühl beitragen.“ Deshalb hat er mithilfe von 3D-Druckexperte voxeljet Werkzeuge für die nahezu allwettertaugliche Karosserie aus Carbonfaserlaminat für sein futuristisches Vehikel konzipiert und durch den on demand 3D-Druckservice von voxeljet Realität werden lassen. Die Fakten zu pedilio
Das Solar Velomobil pedilio ist für Geschwindigkeiten von bis zu 45 Kilometern in der Stunde und, je nach Akku, einer Reichweite von 60 bis 120 Kilometern ausgelegt. Im Gegensatz zum Pedelec, also zum Fahrrad mit elektrischen Hilfsmotor, ist pedilio allwettertauglich. Denn durch die ausgefeilte Karosserie ist der Fahrer sogar im tiefsten Winter vor groben Wettereinflüssen geschützt. Seine Energie bezieht pedilio, neben dem traditionellen Pedalantrieb zudem umweltschonend aus seinen Solarzellen auf dem Dach. Daher auch der Name des Projekts: „Ped“ steht für den Pedalantrieb und „ilio“ ist griechisch und bedeutet Sonne. Erfinder Viebach stellte sein pedilio Ende April 2018 auf der Spezialradmesse in Germersheim der Öffentlichkeit vor. pedilio ist sogar schon für die Straße zugelassen und als Leichtkraftfahrzeug bis 45 km/h (Klasse L6e) klassifiziert. Industrieller 3D-Druck für den Prototypenbau
Für den pedilio-Prototyp suchte Viebach nach einer schnellen und kostengünstigen Methode zur Herstellung der Laminier- und Tiefziehformen, die er für die Außenhaut des Gefährts plante. Das leichte pedal-elektrisch angetriebene Fahrzeug sollte einen Kofferraum aus Carbonfaserlaminat, eine Frontverkleidung, einen wasserdichten Fußraum und Kotflügel erhalten. Aus Gewichtsgründen wählte der Entwicklungsingenieur für Feinwerktechnik die leichte und extrem robuste Carbonfaser. Als Verfahren für die Herstellung der komplexen Werkzeuggeometrien der Bauteile kam der moderne industrielle 3D-Druck von voxeljet zum Einsatz. 3D-Druck in Sand ist kostensparend und schnell
Der 3D-Druck mit Sand bietet die Möglichkeit, auch großformatige CAD-Modelle in reale Formen zu überführen. Hingegen wäre das Fräsen der großen Teile aus Plattenmaterial dramatisch teurer. Alternativ hätte Viebach die Modelle im konventionellen Modellbau aus Holz und Hartschaum anfertigen müssen, was wesentlich zeitaufwändiger gewesen wäre. „Der industrielle 3D-Druck, wie voxeljet ihn anbietet, bietet enorme Zeit- und Kostenvorteile“, sagt Viebach. „Außerdem eignet sich das Verfahren für die Erstellung von Tiefziehformen und Laminierformen gleichermaßen.“ Viebach: „Für den pedilio-Prototyp brauchte ich insgesamt sieben verschiedene Verkleidungsteile, die wir im Faser-Laminat-Verfahren hergestellt haben. Die Urmodelle der Formen ließ ich direkt bei voxeljet als Positivform drucken, um davon in einem Zwischenschritt teilbare, leichte Negativformen abzunehmen. Für eine angenehmere Handhabbarkeit.“ Problemlos zu komplexen Geometrien mittels 3D-Sanddruckverfahren von voxeljet
„Die Geometrie des Kofferraums beispielsweise habe ich gemeinsam mit dem voxeljet-On Demand Printing Team in einer 3D-CAD-Software konstruiert. Wegen der späteren Entformbarkeit des Kofferraumbauteils, musste die Form dreiteilig ausgeführt werden.“ Für das Laminieren der Negativform fügte Viebach einen breiten Überstand an den Rändern des Modells hinzu. Außerdem sind die Formstücke aus Gewichtsgründen hohl aufgebaut, mit Verstärkungsrippen im Innenraum. „Selbst diese komplizierte Geometrie des Kofferraums war für die 3D-Druckspezialisten von voxeljet keine größere Herausforderung“, erinnert sich Viebach. Zum Infiltrieren trug Erfinder Viebach dünnflüssiges Epoxydharz mehrmals nass-in-nass auf, sodass sich die Formoberfläche zur Stabilisierung gut mit Harz vollsaugen konnte. Nach dem Schleifen und der Versiegelung der Oberfläche waren die Formen einsatzbereit. „Durch das voxeljet 3D-Sanddruckverfahren war es möglich, die Urmodelle für die Faserlaminatteile direkt nach computermodellierten 3D-Daten auszudrucken. Im folgenden Zwischenschritt konnte ich dank der voxeljet-Positivform, gut handhabbare, leichte Negativformen abnehmen“ erklärt Thomas Viebach. [Für Infobox] Thermoformen (Vakuumtiefziehen) Das Thermoformen, auch Vakuumtiefziehen genannt, hat aufgrund seiner Wirtschaftlichkeit seit mehreren Jahren seine Daseinsberechtigung in industriellen Anwendungen gefunden. Da die Werkzeugkosten im Vergleich zum traditionellen Spritzguss nahezu entfallen, ist das Thermoformen bei kleinen und mittleren Losgrößen besonders kostengünstig. Der Thermoforming-Prozess von Ingenieur Thomas Viebach für die Sandformen von voxeljet - Die Teile infiltriert Viebach mit Epoxydharz, um die Oberflächenfestigkeit zu steigern, gleichzeitig aber die Gasdurchlässigkeit, für eine gleichmäßige Verformung des Materials, beizubehalten.
- Es folgt das Schleifen der Oberfläche der Sandform.
- Die behandelten Sandmodelle konnten so direkt in die Tiefziehmaschine eingelegt werden.
- Um das Formengewicht möglichst gering zu halten hat Viebach die Sandformen hohl aufgebaut. Um aber die Kräfte beim Tiefziehvorgang aufnehmen zu können, fügte Viebach Stützrippen im Inneren der Form hinzu.
- Die Formen sind mehrmals wiederverwendbar.
- Für die Seitenfensterelemente, die Heckscheibe sowie Scheinwerfergehäuse von pedilio formte Viebach glasklares, zwei Millimeter starkes PET-Material um.
[Ende Infobox] VIDEO PEDILIO
https://www.youtube.com/watch?v=gLHFVxhg5AI Über pedilio
pedilio ist ein Velomobil mit besonders kleinen Außenmaßen für eine Person und bietet sicheren Überblick durch gleiche Augenhöhe mit dem Autoverkehr. pedilio ist eine nachhaltige Alternative zum PKW-Verkehrs. Die meisten täglichen Fahrten sind Kurzstrecken und werden von nur einer Person unternommen. Wenn Besorgungen gemacht werden müssen, das Wetter schlecht ist, oder die Strecken zu lang und zu anstrengend fürs Fahrrad sind, bietet das Velomobil seinem Nutzer eine Reihe von radikalen Vorteilen. Mit pedilio will Erfinder Thomas Viebach seine Vision vom pedal-elektrisch angetriebenen Fahrzeug nun massentauglich machen. Über voxeljet
voxeljet ist ein führender Anbieter von großformatigen Hochgeschwindigkeits-3D-Druckern und On-Demand-Dienstleistungen für Industrie- und Gewerbekunden. Die 3D-Drucker des Unternehmens nutzen eine pulverbasierte, additive Fertigungstechnologie, welche die Herstellung von hochkomplexen Bauteile aus verschiedenen Materialien ermöglicht. Die verwendeten Materialsätze basieren auf Partikelmaterial und proprietären, chemischen Bindemitteln. Das Unternehmen bietet seine 3D-Drucker und On-Demand-Bauteile für Industrie- und Gewerbekunden in den Bereichen Automobil, Luft- und Raumfahrt, Film und Unterhaltung, Kunst und Architektur, Maschinenbau und Konsumgüter an. Weitere Informationen finden Sie unter www.voxeljet.com.
---
Ca. 7.340 Zeichen, inkl. Leerzeichen, ohne Abbinder.
Der Abdruck bzw. die Verwendung ist honorarfrei. Wir freuen uns über die Zusendung eines Belegexemplars.
Zum voxeljet-Pressecenter
Press contact:
voxeljet AG
Frederik von Saldern
(Marketing/PR)
Paul-Lenz-Straße 1a
D-86316 Friedberg
Tel: 0821-7483-447
frederik.vonsaldern@voxeljet.de
www.voxeljet.de | Bildmaterial:
Originalbild downloaden | Bild 300px breit

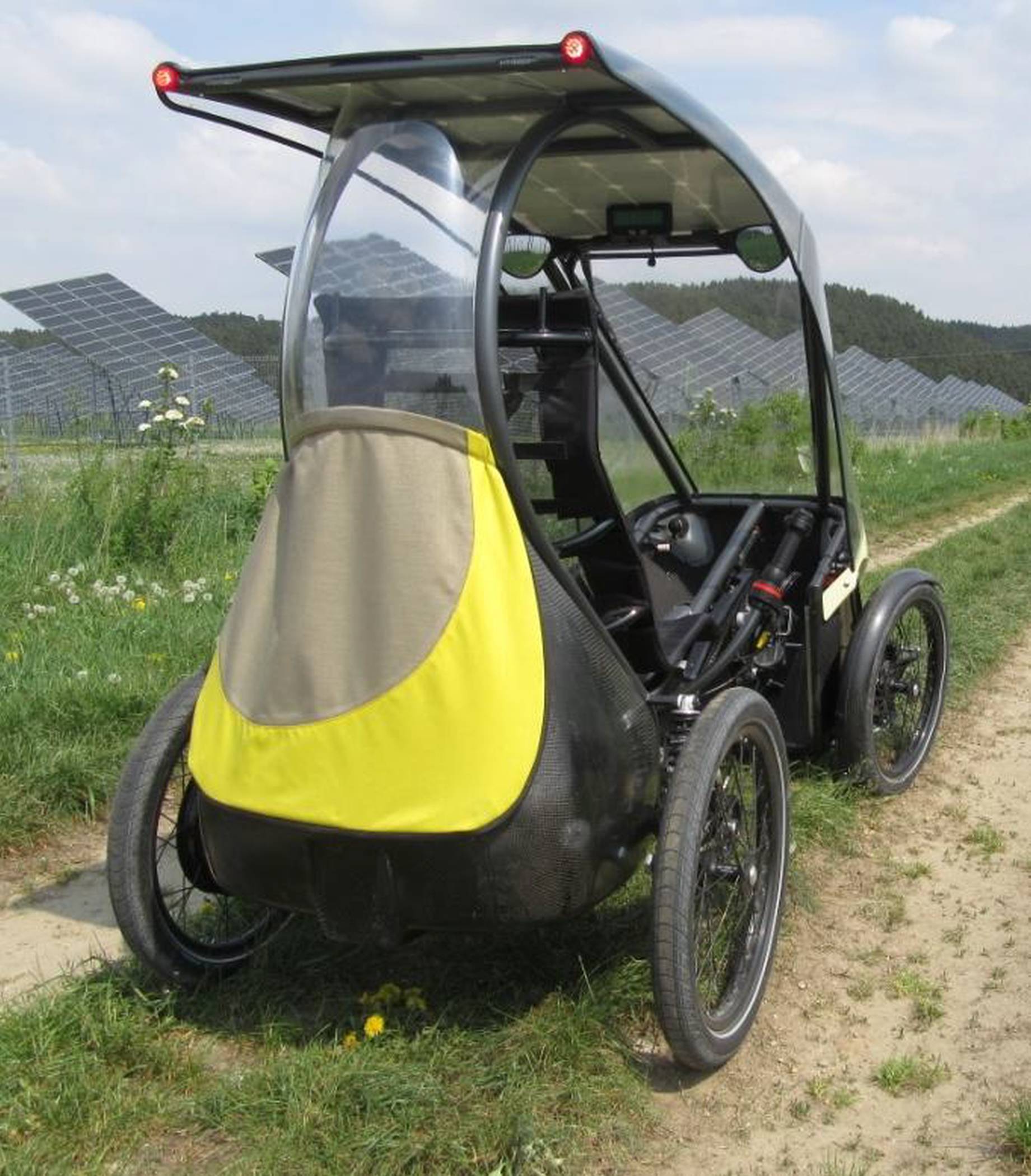

pedilio ist ein Velomobil mit besonders kleinen Außenmaßen für eine Person und bietet sicheren Überblick durch gleiche Augenhöhe mit dem Autoverkehr. Im Gegensatz zum Pedelec, also zum Fahrrad mit elektrischen Hilfsmotor, ist pedilio allwettertauglich. Denn durch die ausgefeilte Karosserie ist der Fahrer sogar im tiefsten Winter vor den ärgsten Wettereinflüssen geschützt.
Originalbild downloaden | Bild 300px breit

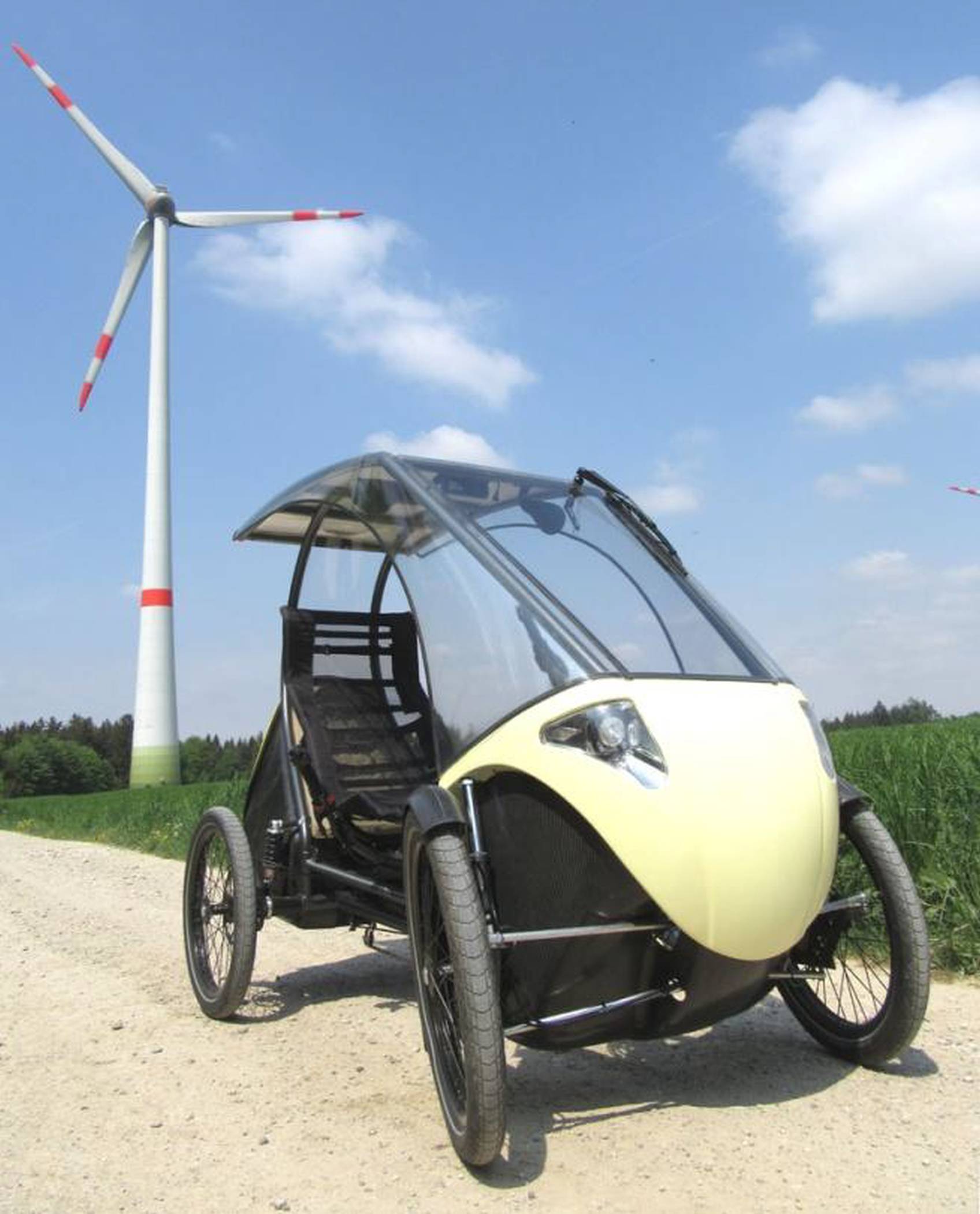

Das leichte pedal-elektrisch angetriebene Fahrzeug sollte einen Kofferraum aus Carbonfaserlaminat, eine Frontverkleidung, einen wasserdichten Fußraum und Kotflügel erhalten. Aus Gewichtsgründen wählte Ingenieur Thomas Viebach die leichte und extrem robuste Carbonfaser.
Originalbild downloaden | Bild 300px breit

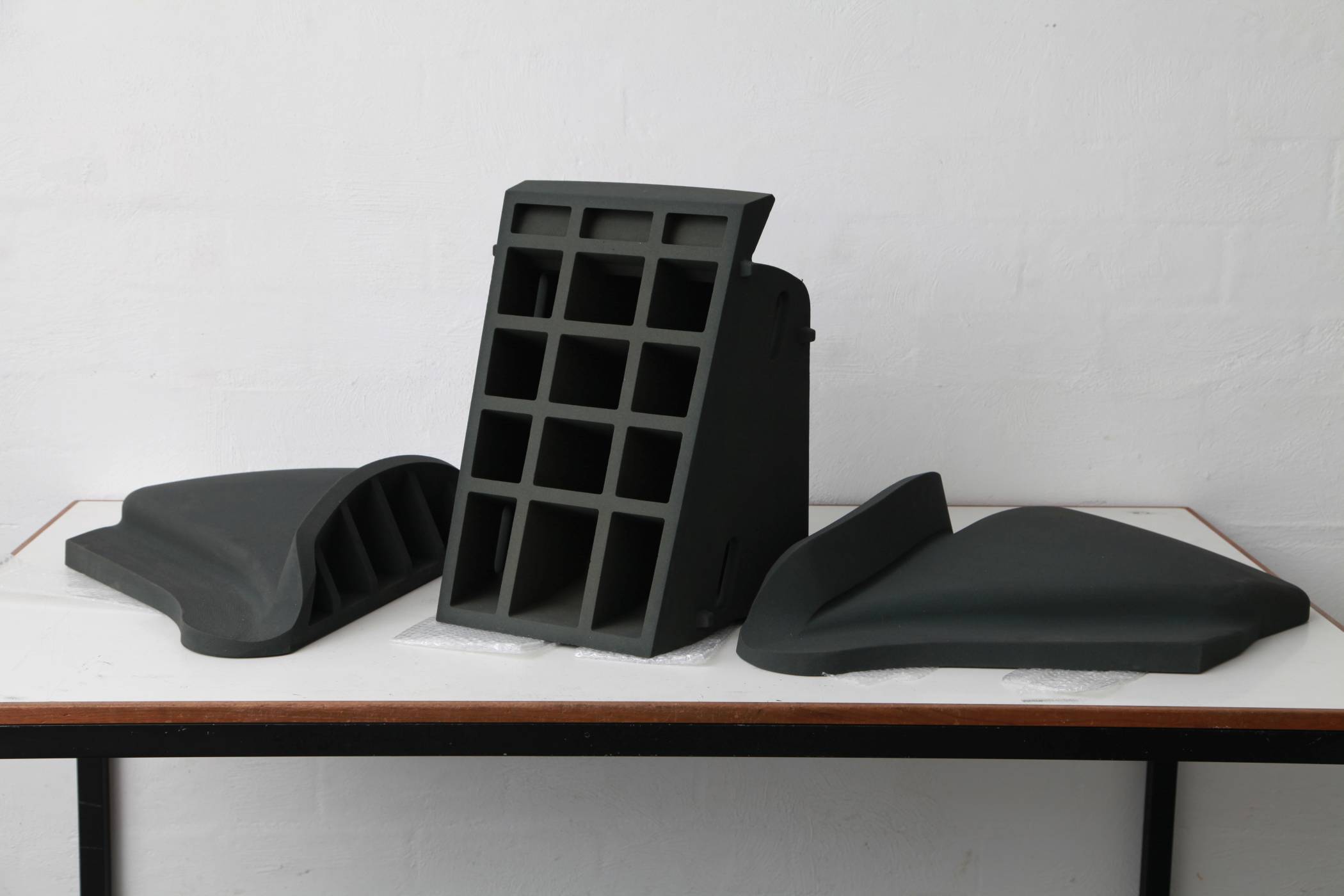

3D sandgedruckte Tiefzieh- und Laminierwerkzeuge von voxeljet.
Originalbild downloaden | Bild 300px breit

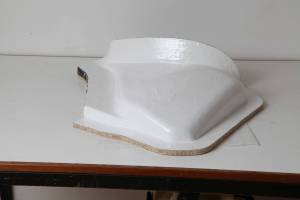

Die poröse und raue Struktur der Sandmodelle wurde durch Infiltration mit Kunstharz und Schleifen der Oberfläche verfestigt und fein geglättet.
Originalbild downloaden | Bild 300px breit

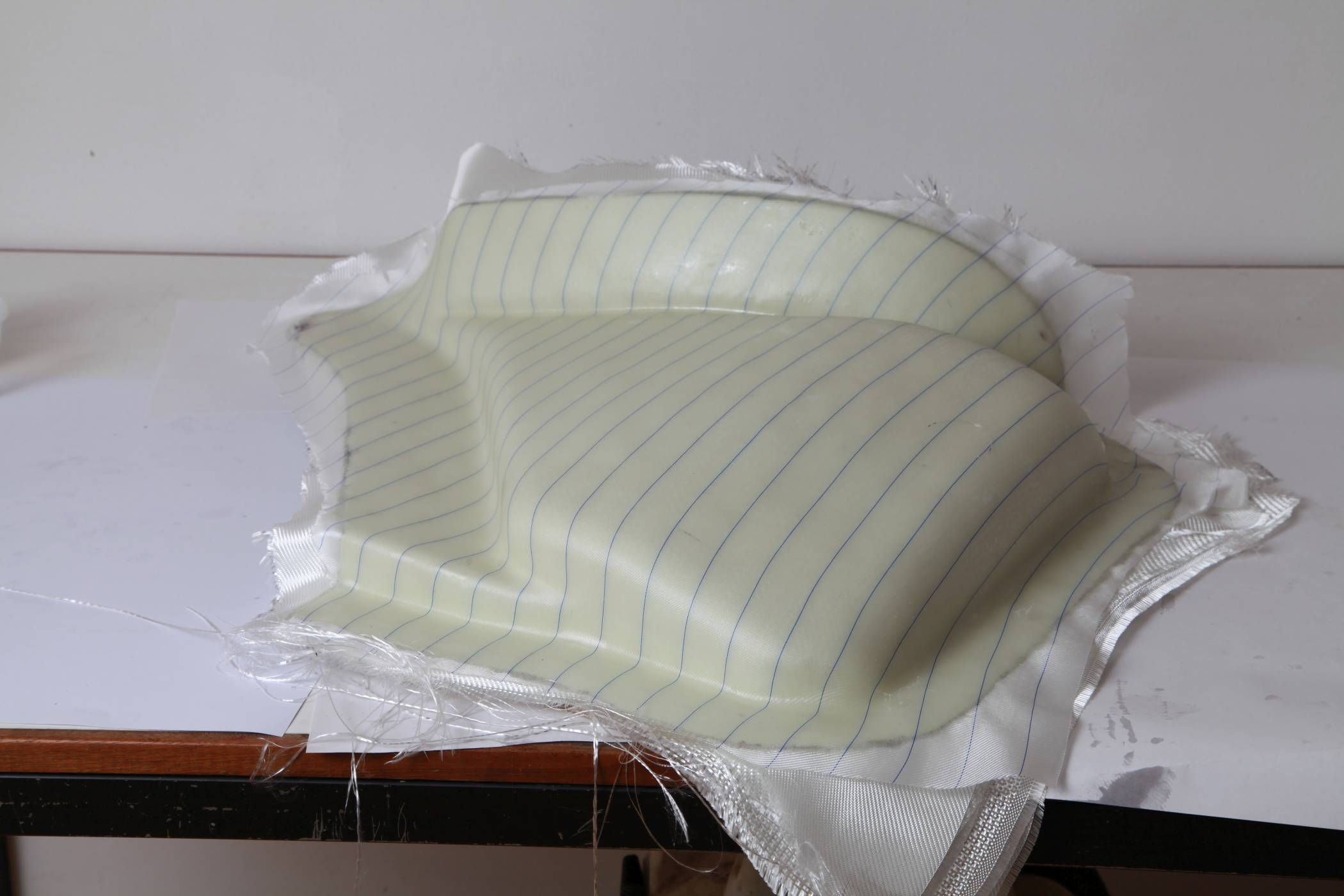

Aufgebrachtes und ausgehärtetes CFK-Laminat.
Originalbild downloaden | Bild 300px breit

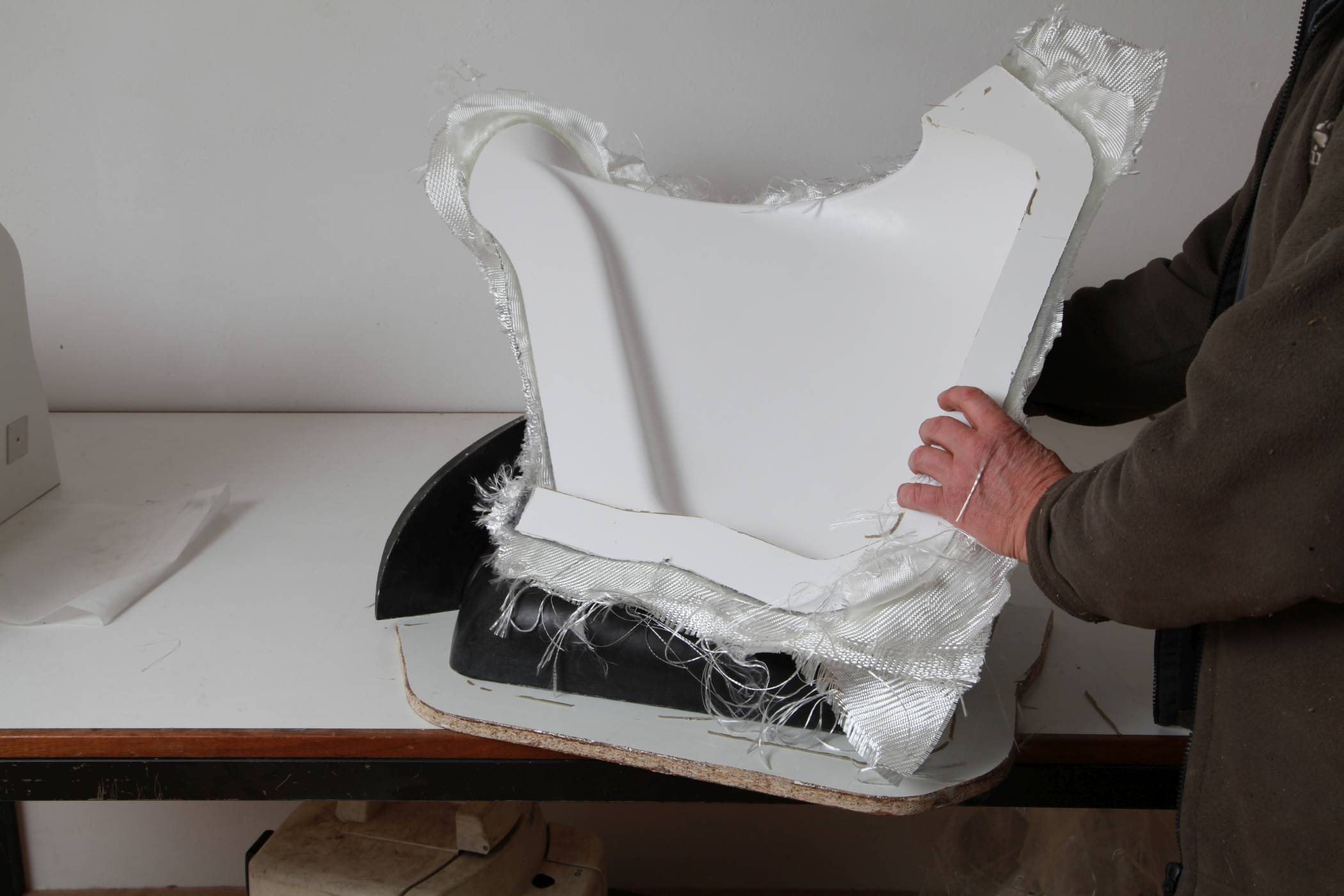

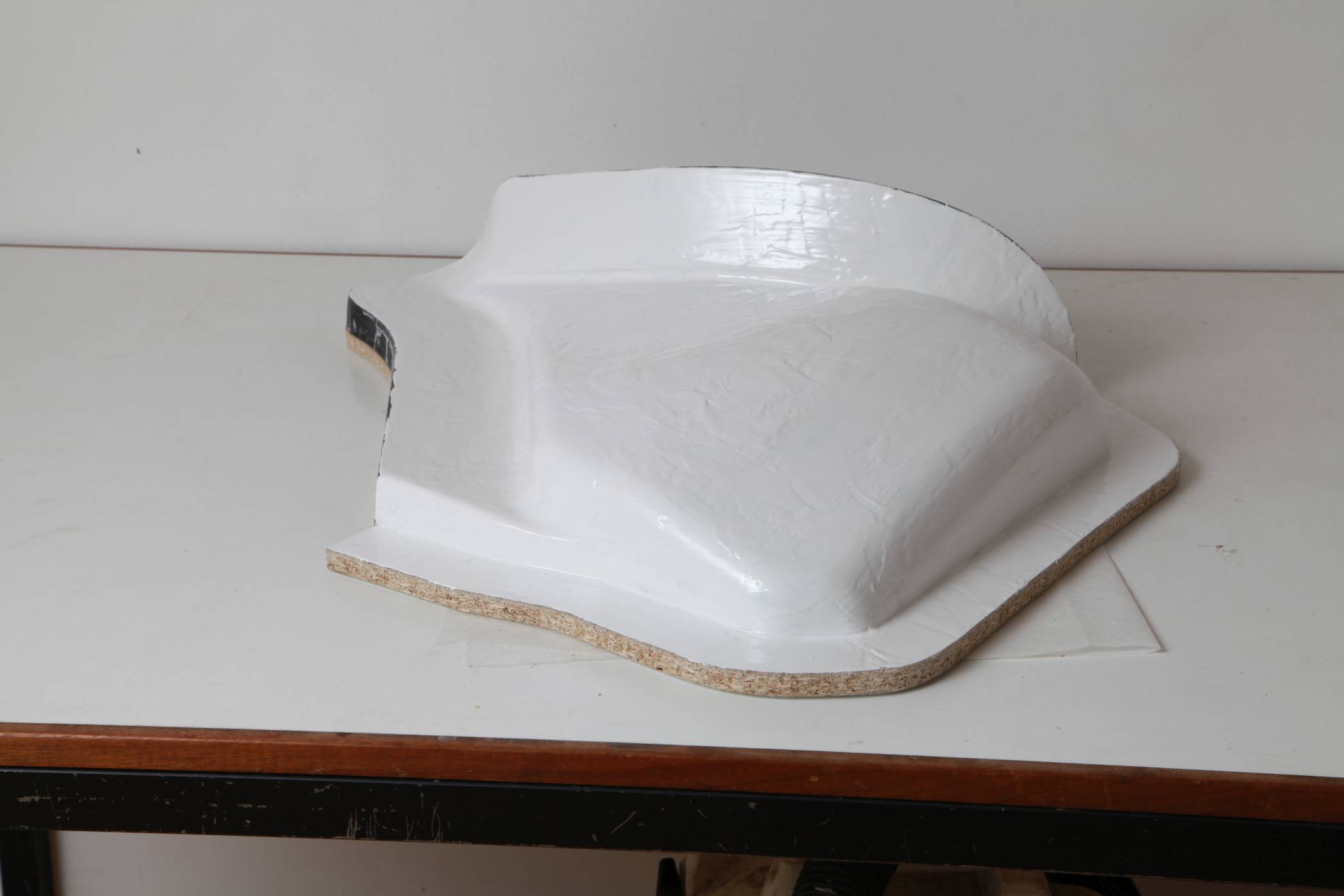

Fertiglaminiertes Bauteil in CFK (carbonfaserverstärkter Kunststoff) mit Schutzfolie.
Originalbild downloaden | Bild 300px breit

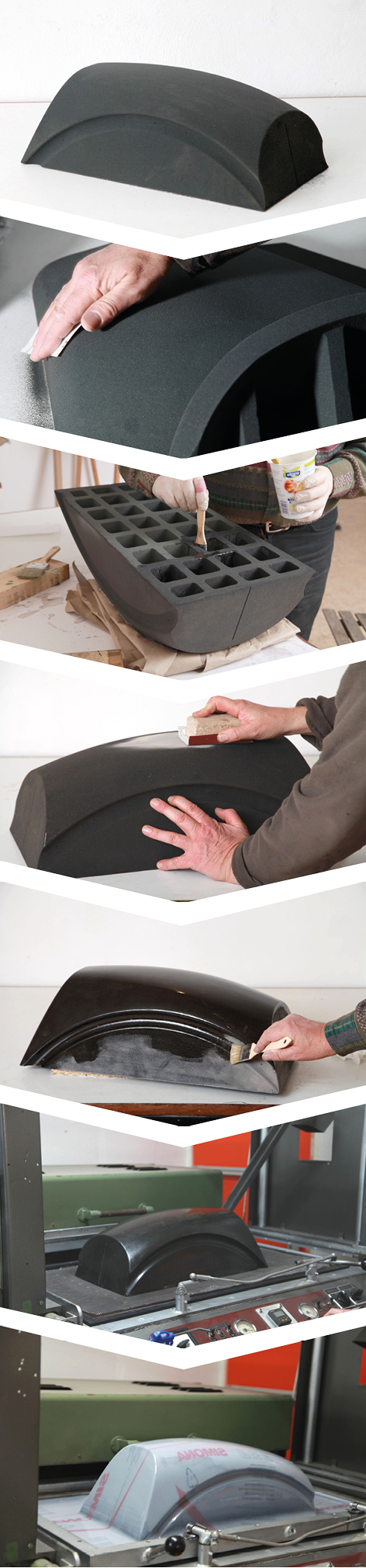

Workflow Thermoforming: 1. 3D-gedrucktes Bauteil, 2. Schleifen Oberfläche, 3. Infiltration, 4. Zweiter Schliff, 5. Oberflächenversiegelung, 6 & 7. Tiefziehvorgang.
Originalbild downloaden | Bild 300px breit

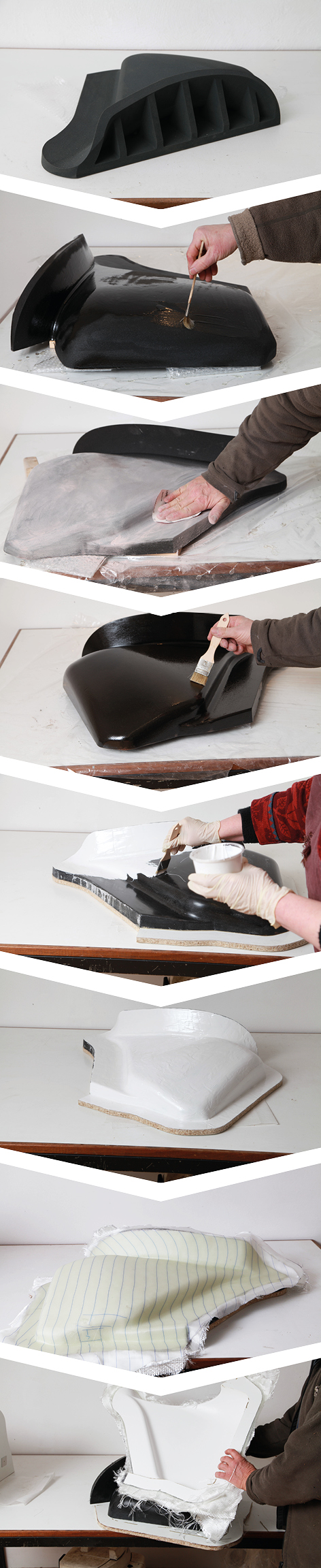

Workflow Laminieren: 1. 3D-gedrucktes Bauteil, 2. Infiltration, 3. Schleifen der Form, 4. Poren füllen, 5. Gel Coating, 6. Gelcoat, 7. Laminat, 8. Entformung.
Originalbild downloaden | Bild 300px breit
Fotos und Logo: voxeljet
|
